非破壊計測

X線CTスキャナー

X線CTスキャナー

メーカー
GEヘルスケア・ジャパン株式会社
型番
LightSpeed Ultra 16
概要
X線による透過映像を利用し、岩石または堆積物コア試料の内部構造を非破壊で知ることができます。
仕様
撮影モード ヘリカル、スカウト、アキシャル
空間分解能 0.35 mm以下
撮影時間 0.5, 0.6, 0.7, 0.8, 0.9, 1, 2, 3, 4秒
スライス厚 0.63, 1.25, 2.5, 3.75, 5, 7.5, 10 mm(可変実行スライス厚)
最大撮影領域 50cm
定格出力 53.2W
管電圧 80, 100, 120, 140kV
管電流 10 〜 440mA(10mAステップで設定可能) / 120kV時
機器のある場所
コアロギング室

マイクロフォーカスX線CTスキャナ

マイクロフォーカスX線CTスキャナ

メーカー
テスコ株式会社
型番
HMX225-ACTIS+3
概要
マイクロメートルレベルの高い空間分解能で試料内部の断面画像を得ることができます。
仕様
管電圧(最大) 225 kV @ 1 mA
焦点寸法 5 μm
検出器 150 mmφ イメージインテンシファイア
試料サイズ
(最大)		 直径130 mmφ, 高さ150 mm
空間分解能 127 μm (試料直径130 mmφの時) , 2 μm (試料直径2 mmφの時）
文献 廣野, 横山, 高橋, 中嶋, 山本, 林 (2002) マイクロフォーカスX線CT装置を用いた堆積物、岩石の内部構造の非破壊観察, 地質学雑誌, 第108巻 第9号, 606-609.
機器のある場所
コアロギング室

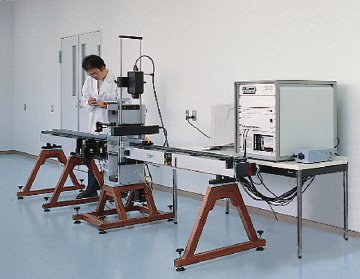

マルチセンサーコアロガー

メーカー
Geotek Ltd.
型番
MSCL-S, -V
概要
多数の異なるセンサーを用いてコア試料の各種物性値を一度に連続的に測定することができます。
仕様
トラックシステム 高精度シャフトドライブ方式
搬送精度 0.5 mm
コア位置検出 レーザーキャリパー (精度0.5 mm)
温度 Pt100 classB, 分解能0.01 ℃
密度 ガンマ線透過方式, 137Cs, 370 MBq
P波速度 ARC型受波器, 中心周波数230 MHz, 精度50 ns
帯磁率 Bartington社製, Magsus, 最大感度2 × 10-６ SI、精度5 ％
カラーイメージ ラインスキャンカメラ (1024 / 2048 pixels)
比抵抗 非接触型, ダイナミックレンジ0.35〜35 ‰
機器のある場所
コアロギング室

分光測色計測システム

分光測色計測システム

メーカー
Geotek Ltd.
型番
MSCL-XYZ
概要
コア試料の半割面のカラースペクトルデータを連続的に取得することができます。
仕様
積分球サイズ 直径52 ｍｍφ
受光素子 デュアル40素子シリコンフォトダイオードアレイ
測定波長範囲 360〜740 nm
測定波長感覚 10 nm
反射率測定範囲 0〜175 %, 表示分解能0.01 %
測定時間 約1.5 秒
機器のある場所
コアロギング室

XRFコアスキャナー

XRFコアスキャナー

メーカー
日本電子株式会社
型番
JSX-3600 CAZ (TATSCAN-F2)
概要
コア試料にX線を照射して発生した蛍光X線を解析することにより、試料を構成する主要元素の濃度変化を連続的に計測できます。
仕様
測定モード スポット, ライン, マッピング
定格出力 50 kV, 1 mA
ビーム径 0.8 ｍｍまたは7 mm
最大解像度 0.1 mm
チャンバー Heガス混合
最大
サンプルサイズ		 1500×150×75 mm (L×D×H)
文献 坂本, 吉山, 飯島, 小川, 大河内, 西, 岡田 (2004) 非破壊蛍光X線コアロガーTATSCANによる南フランス白亜紀黒色頁岩の精密地層解析, 地球惑星科学関連学会合同大会予稿集, G016-010.
T. Sakamoto, K. Iijima, S. Sugisaki (2007) TATSCAN-S1, non-destructive diffuse spectroscopic (UV, Visible, and Near infra-red domains) 2-D imaging scanner of sediment/rock cores., Geophysiucal Research Abstracts, 9, 6616-6616.
機器のある場所
コアロギング室

コア連続画像撮影装置

メーカー
有限会社アルファーコム
型番
なし
概要
コア試料を連続的に高解像度で撮影することができます。
仕様
最大
サンプルサイズ		 1400×100 ｍｍ (L×W)
最大解像度 1600 dpi
読取速度 7.7 msec/line (@ 1600 dpi), 5.1 msec/line (@ 600 dpi)
読取階調 各色16 bit
機器のある場所
コアロギング室
