岩石力学物性計測

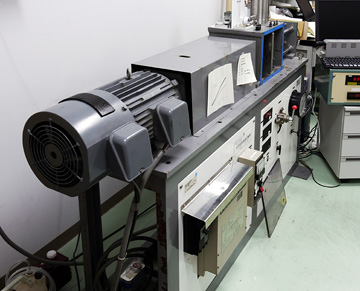

リング式高速剪断摩擦試験機

リング式高速剪断摩擦試験機

メーカー
株式会社マルイ
型番
MIS-233-1-HSTR-90型
概要
-
仕様
回転速度

4〜1500 rpm
(すべり速度 3mm/s〜1.3m/s)

注:外径25mmの円柱形試料の場合

軸荷重

最大1000kgf
(垂直応力 20MPa

注:外径25mmの円柱形試料の場合

テストピースの大きさ 外径25mm もしくは40mm
文献 嶋本利彦・堤 昭人(1994)新しい回転式高速剪断摩擦試験機:その基本設計と研究目的.構造地質,39,65-78.
嶋本利彦・堤 昭人・廣瀬丈洋・相澤泰隆・曽根大貴・上原真一・谷川亘・野田博之・溝口一生, (2006) 京都大学の摩擦・変形・透水試験機. 構造地質,49, 49-71.
Hirose T. and Shimamoto T., (2005) Growth of molten zone as a mechanism of slip weakening of simulated faults in gabbro during frictional melting. Journal of Geophysical Research, 110( B5), B05202, 10.1029/2004JB003207.
機器のある場所
物性計測室

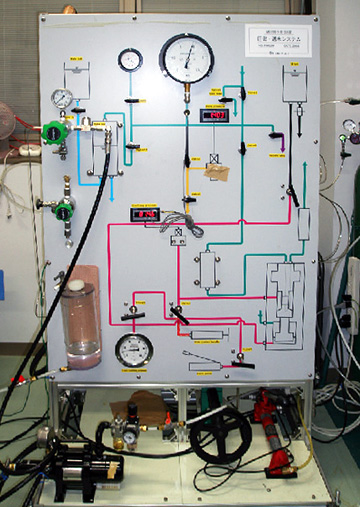

小型圧密透水システム

小型圧密透水システム

メーカー
株式会社マルイ
型番
MIS-235-1-55-035型
概要
岩石試料等の高圧室温下における浸透係数と間隙率が測定できる。
仕様
テストピースの大きさ 直径20-25 mm 長さ40 mm
封圧最大 200 MPa
封圧媒体
間隙圧 最大2 MPa
浸透係数の測定方法 定流量法
間隙率の測定方法 ボイル-シャルルの式を用いたガス置換法
文献 谷川・坂口, 透水係数の測定時間短縮を目的としたトランジェント・パルス法の改良と考察, 応用地質, in press.
機器のある場所
物性計測室

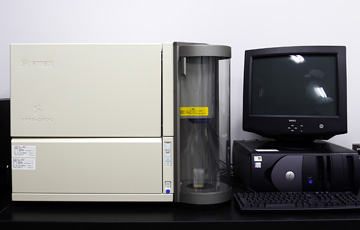

フロー式粒子像分析装置

フロー式粒子像分析装置

メーカー
シメックス株式会社
型番
FPIA-2100
概要
FPIA-2100は、フラットシースフロー形成技術と画像処理技術を組み合わせたフロー式の粒子像分析装置です。本装置は、流している粒子懸濁液にパルス光を照射して粒子像を認識し、大きさ、形状、粒度分布等を解析・表示できます。画像の記憶容量は、最大600試料分であり、分散剤として、パーティクルシース、メタノール、エタノール、イソプロノール、エチレングリコール水溶液を使用できることが特徴です。
仕様
精度 パーティクルシースを分散剤として、ラテックス粒子を5回連続測定した場合
  • 1.60 μmPSL、約1000×103個/mL:平均粒子径 ±5% 以内<5%以下>
  • 10.0 μmPSL:約100×103個/mL:平均粒子径 ±3% 以内<4%以下>
  • 40.0 μmPSL:約50×103個/mL:平均粒子径 ±3% 以内<4%以下>
但し、1.6μmPSLは、0.6〜3μm、10μmPSLは、8〜13μm、40μmPSLは、35〜45μmにそれぞれの粒子径を限定している。
<>内は、平均粒子径CV%、モード径、90%径CV%、10%径CV%、平均円形度の再現性を示している。
機器のある場所
堆積実験室

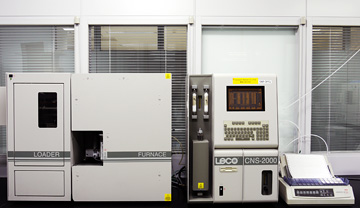

CNS同時元素分析計

CNS同時元素分析計

メーカー
LECO Co. LTD
型番
CNS-2000
概要
試料中の炭素,窒素,硫黄元素含有量を迅速に測定する機器です。
仕様
50個のオートローダーが付属しており自動で測定が可能です。試料量は、堆積物100-300mgで測定可能です。
機器のある場所
堆積実験室

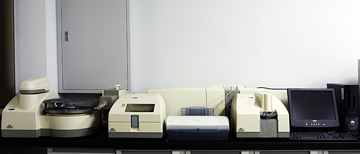

レーザー粒度分布測定器

レーザー粒度分布測定器

メーカー
Sysmex Corporation
型番
Mastersizer2000
概要
堆積物や実験生成物の粒度分・zを測定する。
仕様
測定範囲 0.2 μm〜2 mm
測定原理 Mie理論に基づくレーザー回折・散乱法
光源 赤色光 (633 nm), He-Neレーザーおよび青色光 (466 nm), LED
機器のある場所
堆積実験室

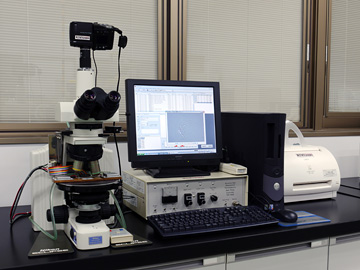

温度変化型屈折率測定装置

温度変化型屈折率測定装置

メーカー
京都フィッション・トラック
型番
RIMS2000
概要
コア試料中に含まれる火山ガラスの屈折率を測定し、火山灰同定要素を取得する。
仕様
-
機器のある場所
堆積実験室

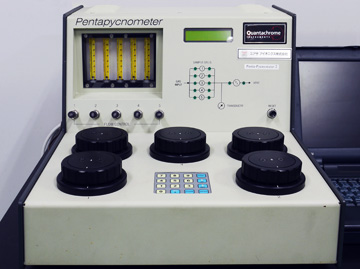

ペンタピクノメータ

ペンタピクノメータ

メーカー
Quantachrome Instrument
型番
Pentapyc 5200e
概要
岩石や堆積物の体積および空隙率を測定する。
仕様
キャリブレーション方法 検量球による校正
試料セル 5セル
試料セルの種類

3種類(Large, Medium, Small)

(今後、試料セルにガラスセルを入れ、測定する方法を追加する予定)

ラージ 内径φ49.0×深さ71.6 mm 容量135 mL
ミディアム 内径φ40.2×深さ39.0 mm 容量50 mL
スモール 内径φ24.5×深さ23.4 mm 容量10 mL
データ出力方法 プリントアウト, CSV形式による保存
機器のある場所
堆積実験室
